Dimmer Monocanale in tensione 12/24/48Vdc Pulsante, POT, 0-10V. Newlab PUSH-CV L660MA0FT1A01

Controlla la tua strip led con il nostro dimmer multifunzione, puoi azionarlo attraverso un pulsante NA ed inoltre accetta comandi in 0-10V.

Con la sua corrente massima di 12A può gestire fino a 576W ( a 48Vdc).

Questo Dimmer va collegato al secondario di un alimentatore con uscita in tensione costante (12Vdc-24Vdc-48Vdc), la corrente massima disponibile dipenderà quindi dall'alimentatore scelto.

CARATTERISTICHE TECNICHE:

- Potenza erogata 144W: a 12V, 288W: a 24V, 576W: a 48V.

- Sezione conduttori di ingresso e uscita 12-30 AWG (0.05-3mmq).

- Uscita in Tensione PWM 8-53V DC con corrente da 0A a 12A (576W a

48V DC).

- Frequenza PWM: 390 Hz (programmabile)

- Intervento Termico: 150 Gradi C. su uC.

- Temperatura stoccaggio Min: -40 Max: 60 Gradi C..

- Temperatura di funzionamento Min: -20 Max: 50 Gradi C..

- Circuito Stampato UL.

- Peso: 35gr.

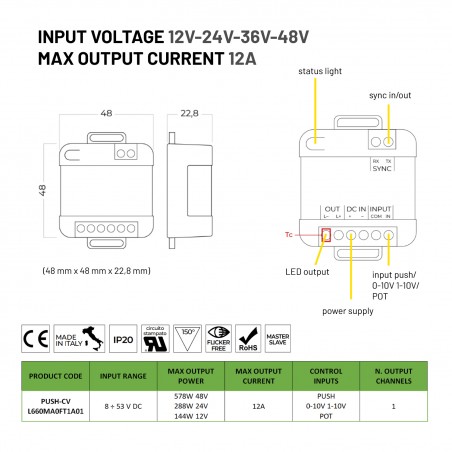

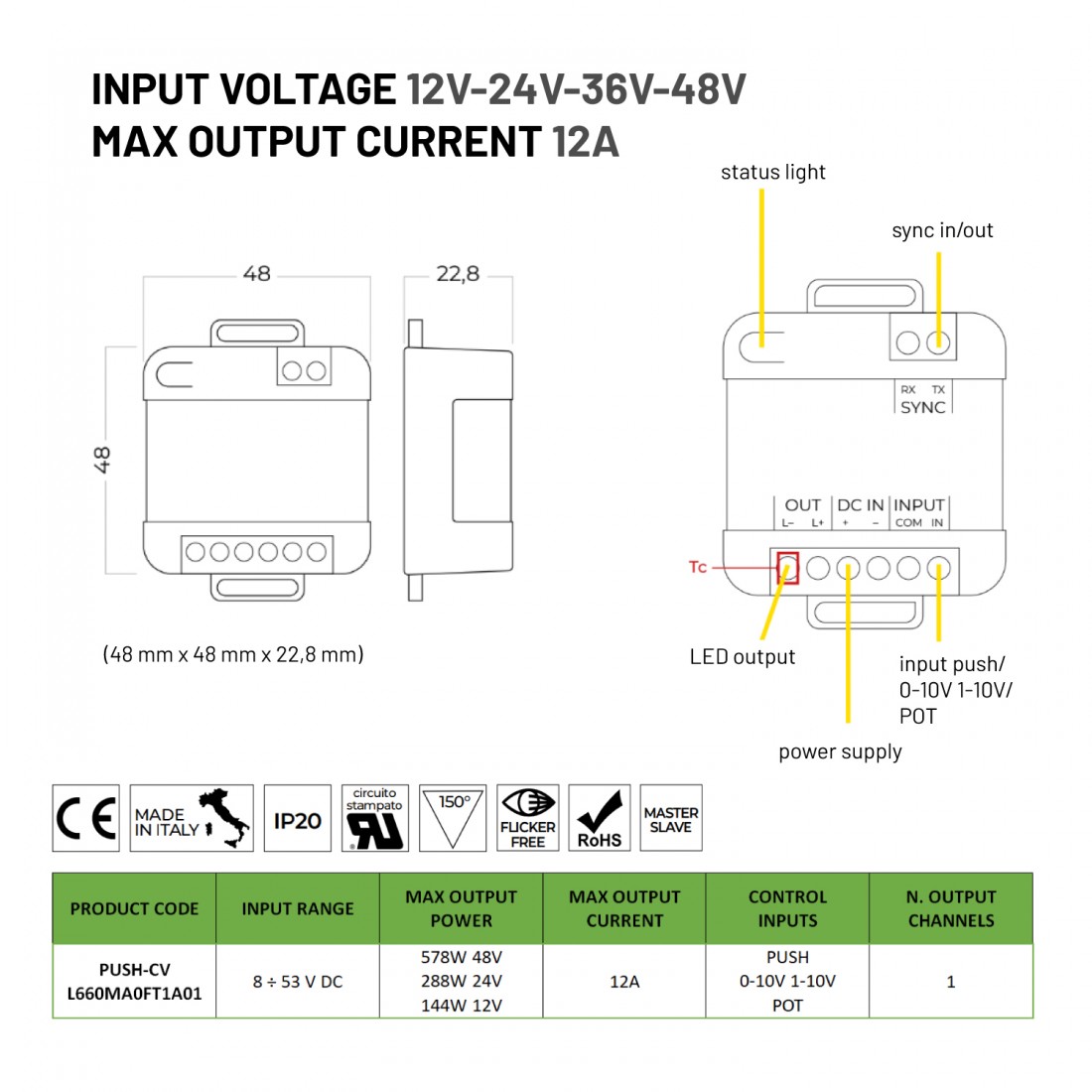

- Dimensioni Standard 48X48X22 mm.

- Protezione da inversione di polarità.

- Protezione circuito aperto.

- Protezione da picchi tensione.

- Protezione da sovra-temperatura.

- Made in Italy

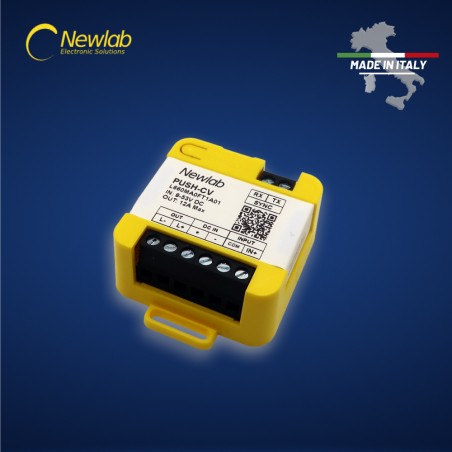

- Modello: Newlab PUSH-CV L660MA0FT1A01

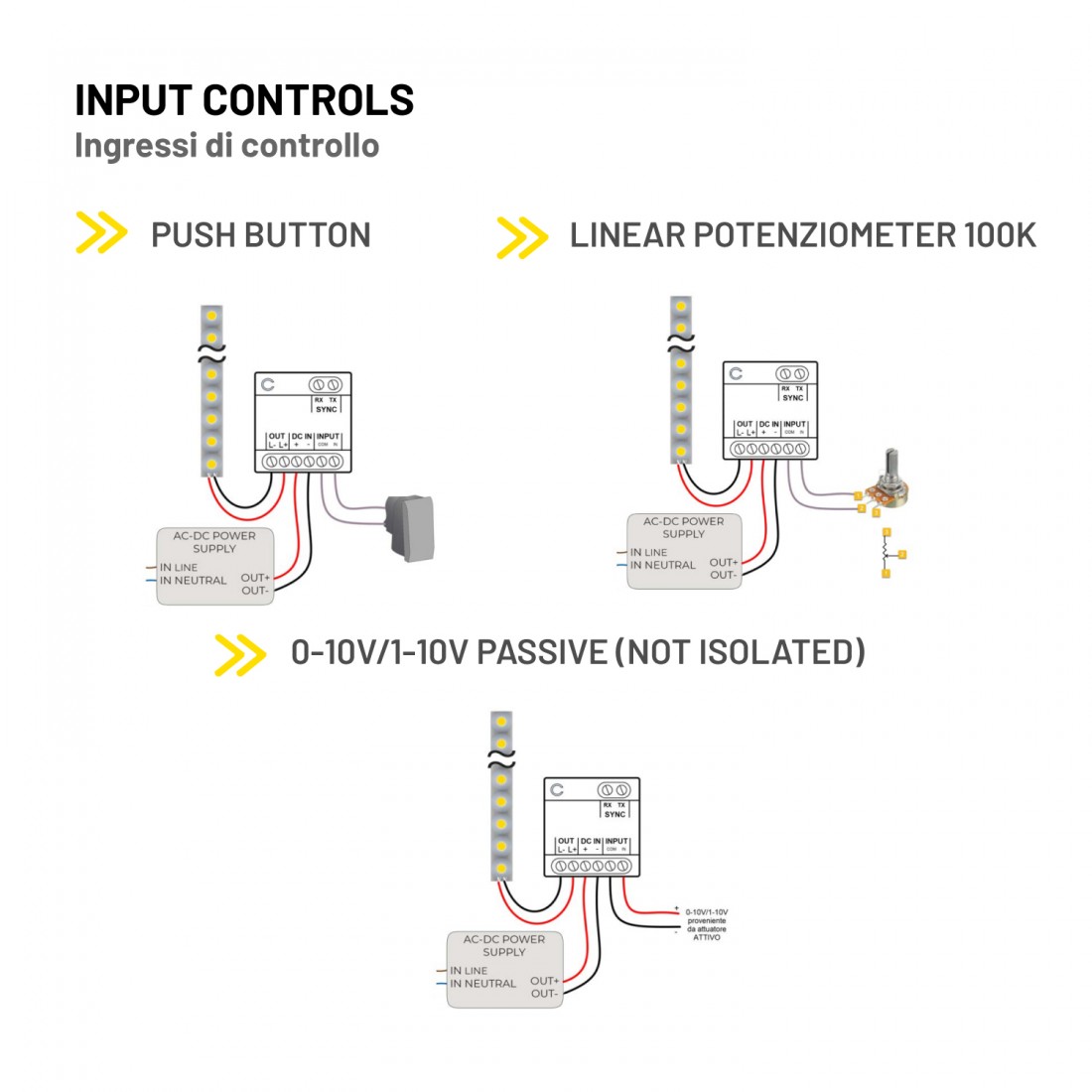

Il dimmer può essere controllato tramite comando a pulsante (N/O normalmente aperto), 0-10V o

1-10V proveniente da attuatore attivo (che genera quindi una tensione variabile tra 0 e 10V) e potenziometro

da 100k.

In fase di accensione il PUSH-CV è in grado di riconoscere il sistema di input e configurarsi automaticamente

per l'ingresso di controllo collegato.

Nel caso di cambio di tipologia di ingresso è necessaria la rimozione della tensione di alimentazione e il

ripristino della stessa.

Il dimmer PUSH-CV è dotato di modalità di programmazione tramite lo stesso pulsante di controllo.

La modalità di programmazione a menù permette il setup del minimo livello di dimming, del FADE ON, del

FADE OFF e della frequenza del PWM di uscita.

Il dimmer è inoltre dotato di un led di segnalazione per l'identificazione della corretta alimentazione.

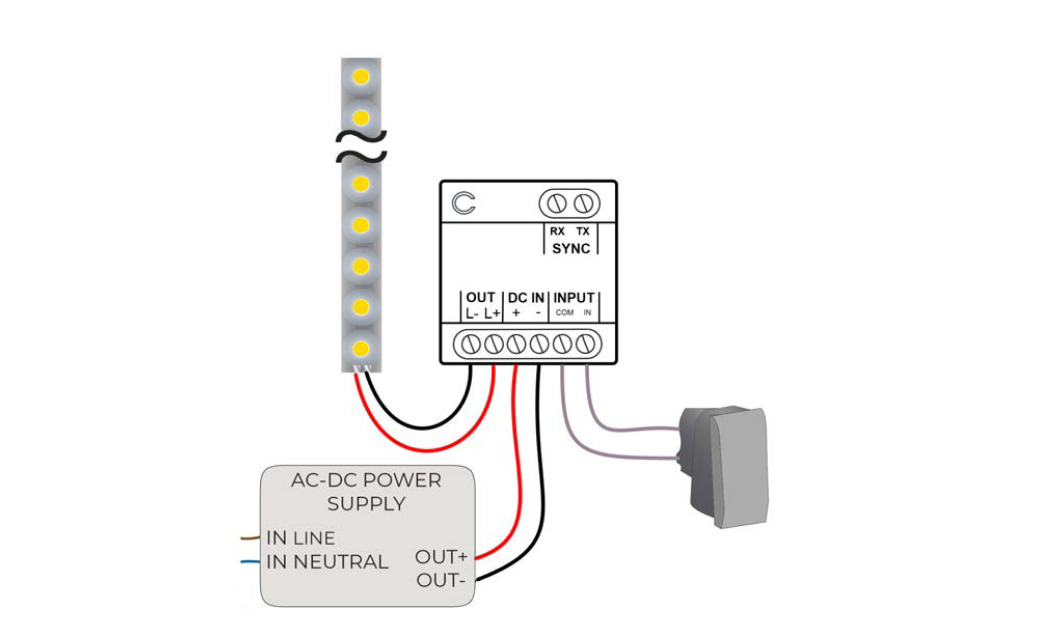

COLLEGAMENTO PULSANTE

Al fine di attivare tale modalità di controllo/funzionamento è necessario connettere, tra gli ingressi COM e IN,

un pulsante normalmente aperto (N.O.).

La corrente max assorbita dall'interfaccia PUSH è di circa 0,2mA.

La distanza massima del dimmer dal pulsante non deve eccedere i 10mt, si consiglia l'uso di cavi schermati e la

separazione degli stessi tramite doppio isolamento SELV dalla tensione di rete.

Il dimmer, in mancanza di alimentazione, salva lo stato dell'uscita in maniera da ripristinare il livello impostato al

ritorno della stessa.

Funzionamento interfaccia PUSH

Singolo Click (pressione rapida <1sec)

- Accende o spegne l'output (ON/OFF).

Doppio Click (pressione rapida <1sec)

- Imposta massima luminosità (output= 100%). Modalità veloce di luce massima.

Long Press (pressione prolungata (>1sec))

- Se il dimmer è in stato di OFF, imposta l'output al valore di minimo (default= 1%). Modalità Notturna anti disturbo.

- Se il dimmer è in stato di ON, la pressione prolungata permette il dimming dell'output (salita/discesa)

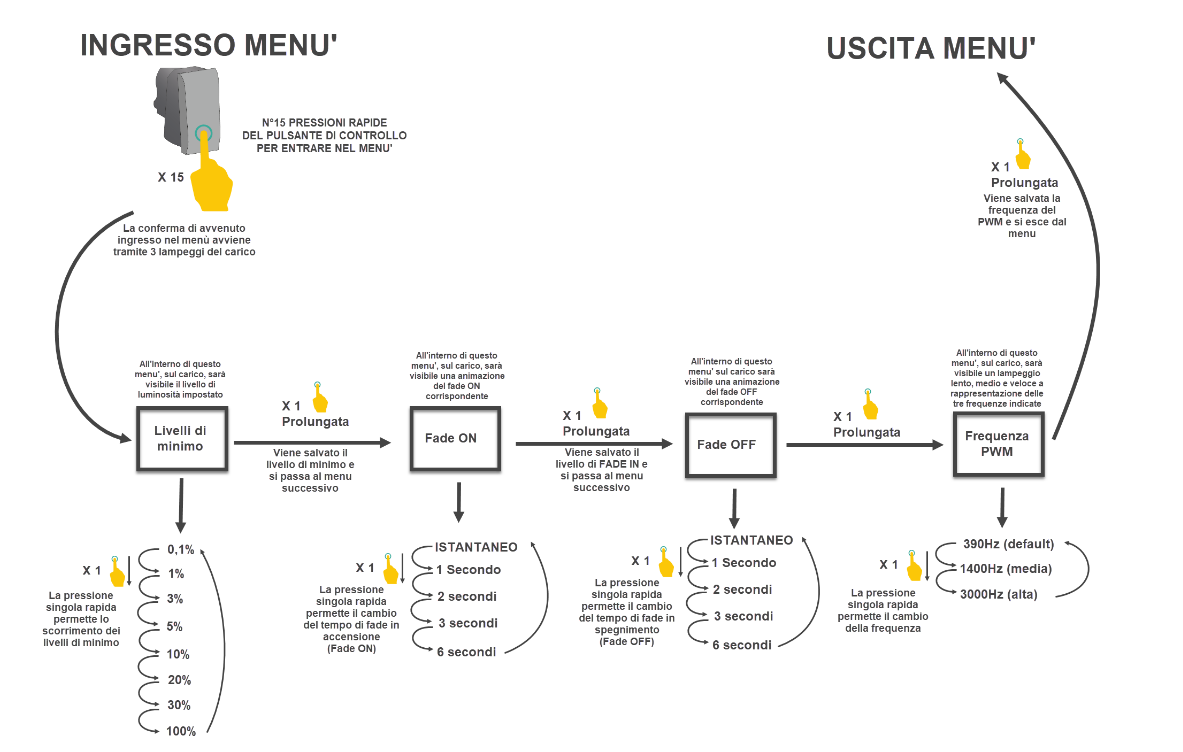

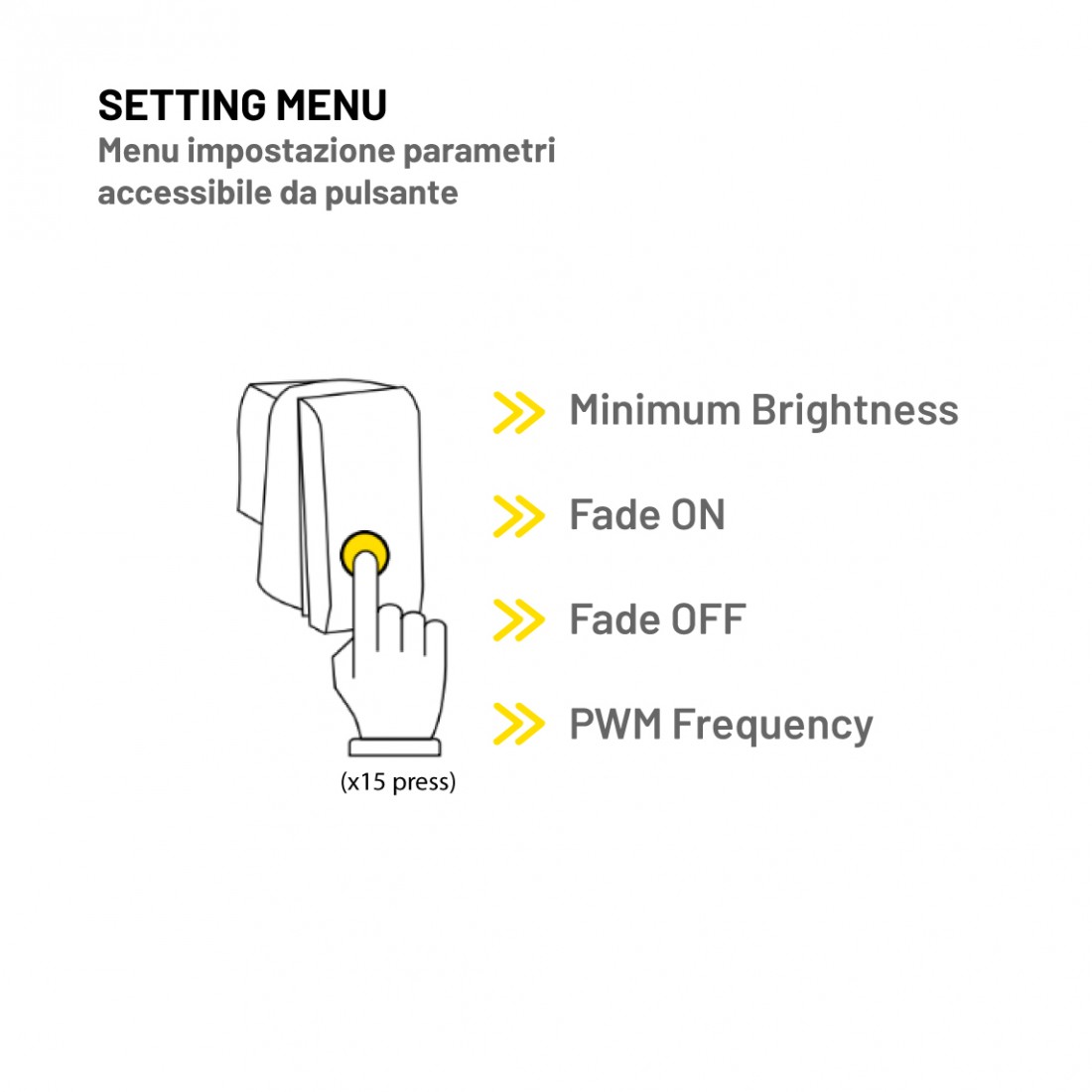

MENU

Il dimmer PUSH-CV è dotato di un menù di configurazione dei parametri di funzionamento.

L'ingresso nel menù di configurazione dei 4 parametri di funzionamento avviene con 15 pressioni rapide o

più del pulsante di controllo.

La conferma di avvenuto ingresso nel menù avviene tramite tre lampeggi lenti del carico.

- Il primo parametro: setup del livello minimo, utile in caso di luce indiretta o il rispetto delle norme sull'illuminamento

minimo degli ambienti.

I livelli di minimo impostabili sono 0,1%, 1%, 3%, 5%, 10%, 20%, 30%,100%.

Il passaggio tra i diversi livelli avviene con la pressione rapida del pulsante di controllo.

Una pressione prolungata salva il livello di minimo e il menù passa automaticamente al secondo parametro.

- Il secondo parametro: Tempo di Fade ON, rende "morbida" l'accensione del carico.

I tempi impostabili sono: ISTANTANEO, 1 secondo, 2 secondi, 3 secondi, 6 secondi.

Il passaggio tra i diversi tempi avviene con la pressione rapida del pulsante di controllo.

In questo parametro il dimmer mostra una simulazione ciclica di un Fade ON (0%-100% nel tempo impostato).

Una pressione prolungata salva il tempo di Fade ON e il menù passa automaticamente al terzo parametro.

- Il terzo parametro: Tempo di Fade OFF, rende "morbido" lo spegnimento del carico.

I tempi impostabili sono: ISTANTANEO, 1 secondo, 2 secondi, 3 secondi, 6 secondi.

Il passaggio tra i diversi tempi avviene con la pressione rapida del pulsante di controllo.

In questo parametro il dimmer mostra una simulazione ciclica di un Fade OFF (100%-0% nel tempo impostato).

Una pressione prolungata salva il tempo di Fade OFF e il menù passa al quarto parametro.

- Il quarto parametro: Frequenza del PWM di uscita. Tale parametro permette di adeguare il dimmer alla direttiva

IEEE1789-2015.

Le frequenze impostabili sono 390Hz (default), 1400Hz (Medio - Low Risk Region), 3000Hz (Veloce - Flicker Free).

Il passaggio tra le diverse frequenze avviene con la pressione rapida del pulsante di controllo.

In questo parametro il dimmer mostra un lampeggio lento (390hz), medio (1400Hz), veloce (3000Hz).

Una pressione prolungata salva la frequenza del PWM e fa uscire il dimmer dal menu dei parametri.

Si raccomanda l'utilizzo di frequenze superiori a 390Hz solo con carichi puramente resistivi

(strip led a resistenze).

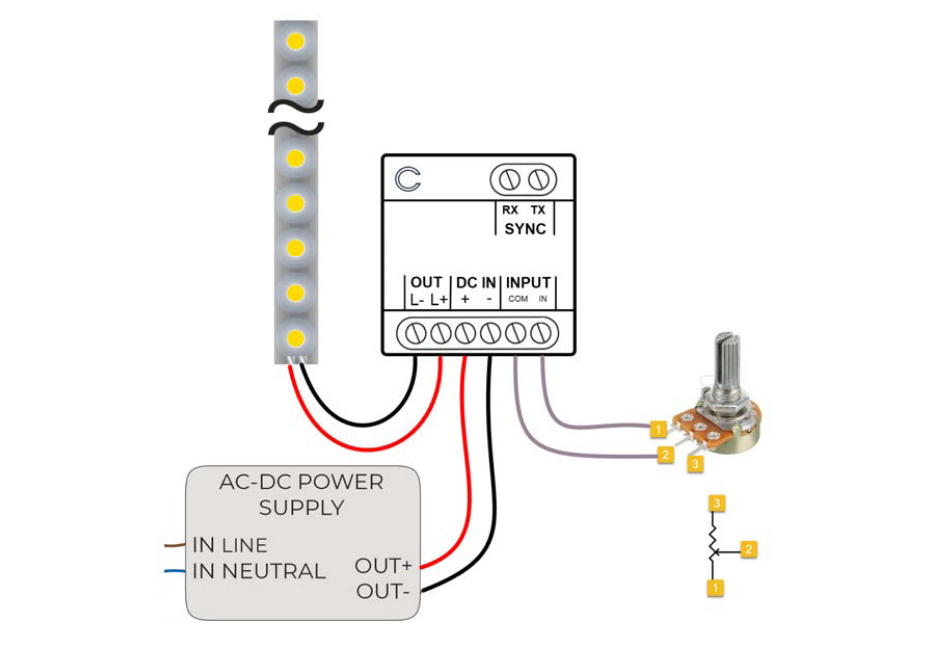

COLLEGAMENTO POTENZIOMETRO

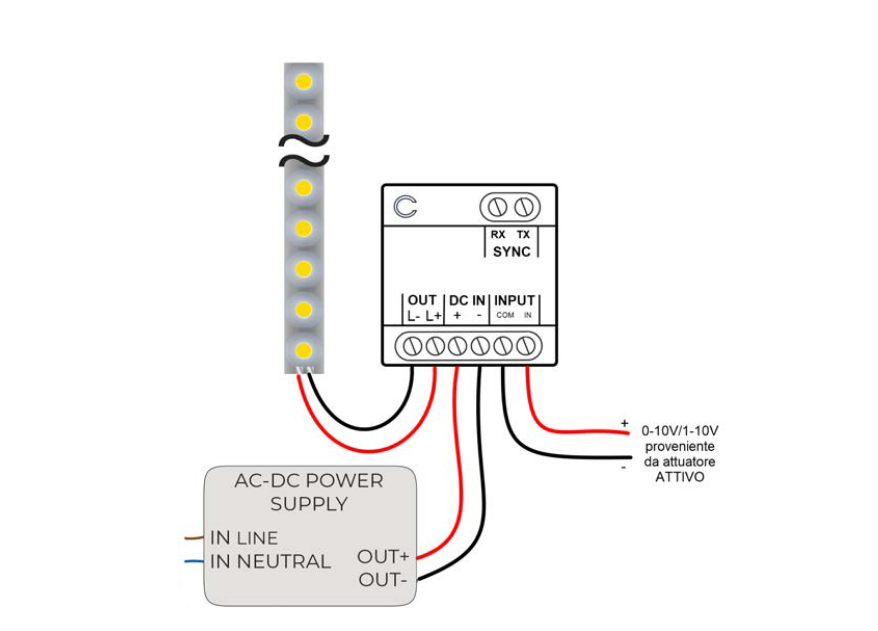

COLLEGAMENTO 0-10V/1-10V

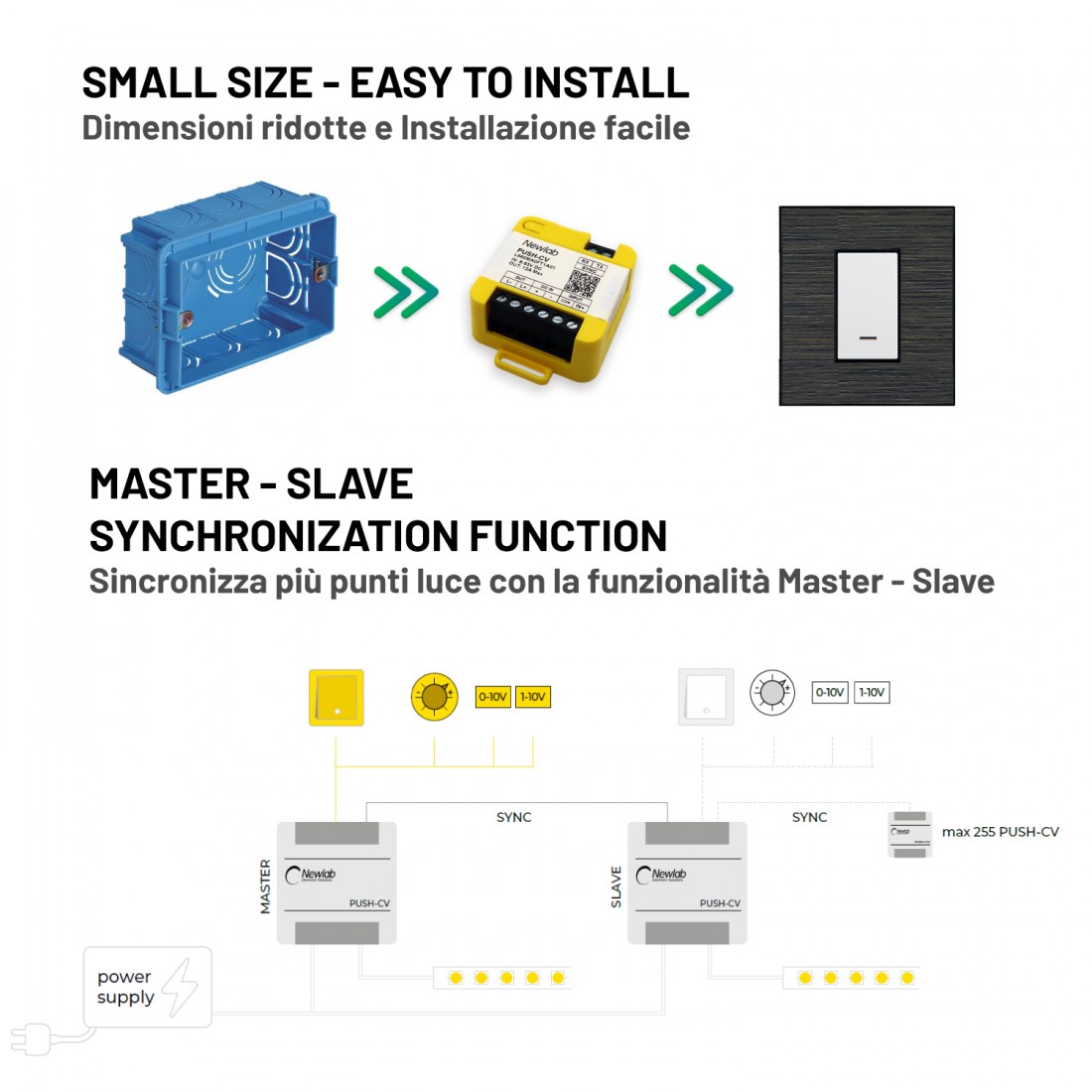

SINCRONIZZAZIONE

E' possibile sincronizzare più dimmer PUSH-CV tra loro.

Per vedere tutte le possibilità consultare il manuale d'uso presente nella sezione allegati.
